DN管徑尺寸對照表

文章來源：http://www.minihouse.cn 發布時間：2024-06-18 14:37:10 瀏覽次數：13

dn管徑尺寸/a_DN管徑尺寸對照表

最近有些忙碌，今天終于有時間和大家聊一聊“dn管徑尺寸/a”的話題。如果你對這個話題還比較陌生，那么這篇文章就是為你而寫的，讓我們一起來探索其中的奧秘吧。

文章目錄列表:

1.4分、6分、1寸的管子的尺寸分別是多少？
2.dn公稱直徑對照表
3.水管的規格尺寸對照表

4分、6分、1寸的管子的尺寸分別是多少？

通常說的4分管是按英寸來說的，因此4分管就是1/2英寸（4/8=1/2），而一英寸=25.4mm，所以4分管的內徑就是25.4/2=12.7mm，而這就是通常所說的DN15水管的內徑。4分是英制管道直徑長度的叫法，即1/2英寸。等于公制的15mm.1英寸等于8分、合公制的25.4mm。6分=3/4英寸=20mm.4分=1/2英寸=15mm.另外記住管道都是以內徑計算的。

家用水管規格尺寸：一般家用水管規格

有PN1.6、PN2.0：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

PN1.6是指：管的正常承受壓力為1.6MPa也就是常說的16KG(公斤），就是值越大越能承受壓力越高。

水管Φ25×1

Φ25的意思它的外徑是25.實際對應的公稱直徑是DN20（也就是人們常說的6分管）。可以去買6分的水龍頭。也可以去買4分的水龍頭（只要在管子和水龍頭之間加一個變徑就可以了）。家庭用水龍頭的款式和材質是千變萬化，但是其和管子連接的絲扣部分都是按照4分、6分、1寸等大小來分的。不必擔心買錯。

注：室內給水管道的水壓試驗室內給水管道的水壓試驗必須符合設計要求。當設計未注明時，各種材質的給管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6Mpa。

檢驗方法：金屬及復合管給水管道系統在試驗壓力下觀測10min，壓力降不應0.02Mpa然后降到工作壓力進行檢查，應不滲不漏；塑料管給水系統應在試驗壓力下穩壓1H，壓力降不得超過0.05Mpa，然后在工作壓力的1.5倍狀態下穩壓2H，壓力降不得超過0.03Mpa，同時檢查各連接處不得滲漏。

建議：冷水管和熱都做保溫處理可以有效減小來自水管的共振聲噪和減小水管與其它磨損，延長使用壽命。

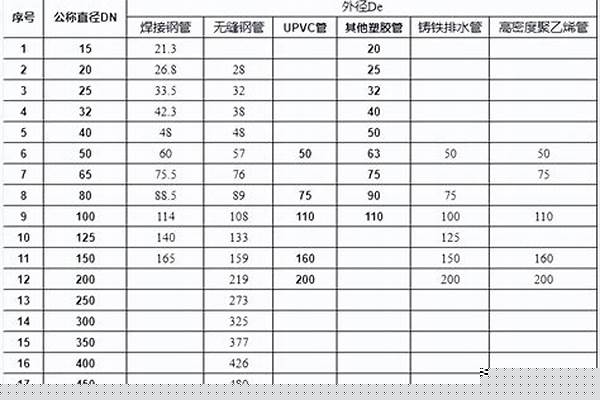

dn公稱直徑對照表

2、4、5、6、8分管，管徑分別是8、15、20、25mm。工程管徑對照表（常用）1英寸＝25.4毫米＝8英分

換算如下：1分＝1/8英寸＝DN6，2分＝1/4英寸＝DN8，3分＝3/8英寸＝DN10，4分＝1/2英寸＝DN15，6分＝3/4英寸＝DN20，8分＝1英寸＝DN25。

定義DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成.這個數字與端部連接件的孔徑或外徑（用mm表示）等特征尺寸直接相關。注1：除在相關標準中另有規定，字母DN后面的數字不代表測量值，也不能用于計算目的。

管子的直徑分類

用鋼板卷焊制成的筒體，其公稱直徑指的是內徑。若容器直徑較小，筒體可直接采用無縫鋼管制作。此時，公稱直徑指鋼管外徑。封頭的公稱直徑與筒體一致。

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108＊5表示，塑料管也用外徑表示。

如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

以上內容參考：百度百科-公稱直徑

水管的規格尺寸對照表

國標AETV閥門公稱直徑的單位為mm,美標AETV閥門公稱直徑的單位為in(英寸)

換算如下:

1分=1/8英寸=DN6

2分=1/4英寸=DN8

3分=3/8英寸=DN10

4分=1/2英寸=DN15

6分=3/4英寸=DN20

8分= 1 英寸=DN25?

擴展資料

公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。

這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

百度百科-公稱直徑

水管規格尺寸對照表如下：

1、4分管：外徑為20mm，內徑為15mm，對應DN15（4分管）的管道。

2、6分管：外徑為25mm，內徑為20mm，對應DN20（6分管）的管道。

3、1寸管：外徑為32mm，內徑為25mm，對應DN25（1寸）的管道。

4、2寸管：外徑為60mm，內徑為50mm，對應DN50（2寸）的管道。

5、3寸管：外徑為88mm，內徑為75mm，對應DN80（3寸）的管道。

6、4寸管：外徑為114mm，內徑為90mm，對應DN100（4寸）的管道。

7、5寸管：外徑為127mm，內徑為108mm，對應DN125（5寸）的管道。

8、6寸管：外徑為152mm，內徑為138mm，對應DN150（6寸）的管道。

9、8寸管：外徑為203mm，內徑為178mm，對應DN200（8寸）的管道。

10、10寸管：外徑為254mm，內徑為232mm，對應DN250（10寸）的管道。

今天關于“dn管徑尺寸/a”的講解就到這里了。希望大家能夠更深入地了解這個主題，并從我的回答中找到需要的信息。如果您有任何問題或需要進一步的信息，請隨時告訴我。
