標準鋼管規格表大全

文章來源：http://www.minihouse.cn 發布時間：2024-06-12 18:47:26 瀏覽次數：13

標準鋼管規格/a_標準鋼管規格表大全

大家好，我是小編，今天我要和大家分享一下關于標準鋼管規格/a的問題。為了讓大家更容易理解，我將這個問題進行了歸納整理，現在就一起來看看吧。

文章目錄列表:

1.鍍鋅鋼管各規格標準外徑
2.鋼管規格的表示方法

標準鋼管規格/a_標準鋼管規格表大全

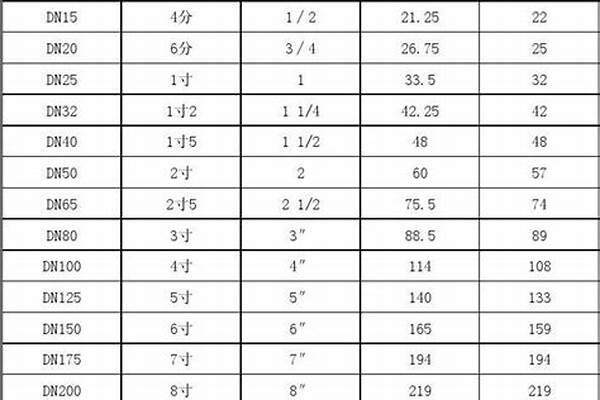

鍍鋅鋼管各規格標準外徑

鍍鋅鋼管各規格標準外徑如下:

DN15 型號外徑為21.3mm

DN20 型號外徑為26.9mm

DN25 型號外徑為33.7mm

DN32 型號外徑42.mm

DN40 型號外徑為 48.3mm

DN50 型號外徑為60 mm

DN65 型號外徑為76.1mm

DN80 型號外徑為 88.9mm

DN100 型號外徑為114.3mm

DN125 型號外徑為140mm

DN150 型號外徑為168.3mm

DN200 型號外徑為219.1mm。

鍍鋅鋼管的分類和用途?

①熱浸鍍鋅鋼板薄鋼板浸入熔解鋅槽使其表面粘附層鋅薄鋼板目前主要采用連續鍍鋅工藝生產即把成卷鋼板連續浸熔解有鋅鍍槽制成鍍鋅鋼板;?

②合金化鍍鋅鋼板。

鋼管規格的表示方法

DN與的區別(公稱直徑和外徑區別)\x0d\1、DN是指管道的公稱直徑——這既不是外徑也不是內徑（應該與管道工程發展初期與英制單位有關，通常用來描述鍍鋅鋼管）　它與英制單位的對應關系如下：\x0d\ 4分管：4/8英寸：DN15；\x0d\　 6分管：6/8英寸：DN20；\x0d\　 1寸管：1英寸：DN25；\x0d\　寸二管：1又1/4英寸：DN32；\x0d\　寸半管：1又1/2英寸：DN40；\x0d\　兩寸管：2英寸：DN50；\x0d\　三寸管：3英寸：DN80（很多地方也標為DN75）；\x0d\　四寸管：4英寸：DN100； \x0d\2、De主要是指管道外徑（一般采用De標注的，均需要標注成外徑X壁厚的形式）主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：\x0d\　 DN20 De25X2.5mm \x0d\　 DN25 De32X3mm \x0d\　 DN32 De40X4mm \x0d\　 DN40 De50X4mm　\x0d\ 我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。\x0d\　　別外據在現場的實踐經驗：\x0d\　　a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。\x0d\　　b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。\x0d\　　c、如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。\x0d\3、DN 、De、Dg的區別\x0d\　　DN Nominal diameter \x0d\　　De external diameter \x0d\　　Dg diameter gong(漢語拼音“公”的聲母) 這下你就明白了,Dg是國產貨，有中國特色的國產貨，現在都不用了\x0d\ a、各種管子的不同標注方法：\x0d\　　1 、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；\x0d\　　2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；\x0d\　　3 、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；\x0d\　　4、塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　b、DN 、De、Dg的關系：\x0d\　　De量的是管道外壁的直徑\x0d\　　DN是De減一半管壁的厚度得的數\x0d\　　Dg一般沒人用\x0d\　　a、管徑應以mm為單位。\x0d\　　b、管徑的表達方式應符合下列規定：\x0d\　　1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；\x0d\　　2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；\x0d\　　3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；\x0d\　　4、塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）。\x0d\　　給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）\x0d\　　塑料管在工程圖上的標示　\x0d\　　公制標示 ( metric dimension size ) \x0d\　　以DN表示\x0d\　　一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。例如：外徑63mm的塑料管之公制標示 ( mm dimension size )DN50\x0d\ ISO公制標示 ( ISO metric dimension size ) \x0d\ 以Da表示 PVC管，ABS管之管外徑\x0d\ 以De表示 PP管，PE管之管外徑\x0d\ 例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) \x0d\ Da63 對PVC管，ABS管而言

鋼管規格表示方法是外徑乘以壁厚。

一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管。按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管，按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等。

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管尺寸分類：

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）。

百度百科-鋼管
