235無縫鋼管規格/a_235無縫鋼管規格

下面，我將以我的觀點和見解來回答大家關于235無縫鋼管規格/a的問題，希望我的回答能夠幫助到大家。現在，讓我們開始聊一聊235無縫鋼管規格/a的話題。

文章目錄列表:

1.無縫鋼管規格是什么？
2.無縫鋼管型號規格表？
3.無縫鋼管公稱直徑與外徑對照表？
4.國標 無縫鋼管型號尺寸？
5.國標無縫鋼管的規格？

無縫鋼管規格是什么？

無縫管規格有GB/T8162、GB/T8163等這幾種。

無縫鋼管規格：無縫鋼管的規格用外徑＊壁厚（毫米數）表示。

無縫管其實就是一種沒有任何接縫的長條管，若是從材質上來分，可以分為碳素結構鋼和合金鋼等，若是從形狀來分，可以分為異形和圓形，所以在選擇時，還是要結合實際情況來定，不同的無縫管用途也是不同的。

國標無縫鋼管執行標準

1、結構用無縫鋼管：GB8162-2008。

2、輸送流體用地縫鋼管：GB/T 8163-2008。

3、鍋爐用無縫鋼管：GB3087-2008。

4、鍋爐用高壓無縫管：GB5310-2008（ST45.8-Ⅲ型）。

5、化肥設備用高壓無縫鋼管：GB6479-1999。

6、地質鉆探用無縫鋼管：YB235-70。

7、石油鉆探用無縫鋼管：YB528-65。

8、石油裂化用無縫鋼管：GB9948-88。

9、石油鉆鋌專用無縫管：YB691-70。

10、汽車半軸用無縫鋼管：GB3088-1999。

無縫鋼管型號規格表？

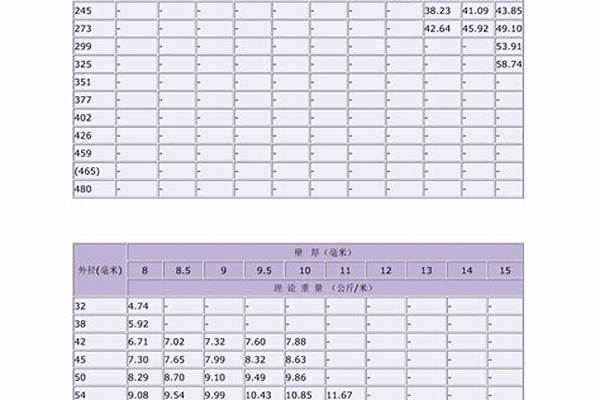

無縫鋼管規格表如下圖所示：

無縫鋼管是一種周邊沒有接縫的長條鋼材，并具有中空截面，大量用作輸送流體的管道，與實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材，廣泛用于制造結構件和機械零件。

從口徑看，<φ76的，占35%，<φ159-650的，占25%。從品種看，一般用途管190萬噸，占54%；石油管76萬噸，占5.7%；液壓支柱、精密管15萬噸，占4.3%；不銹管、軸承管、汽車管共5萬噸，占1.4%。

無縫鋼管購買注意事項

1、去大型的常規鋼管公司購買。正規大公司一般從國內比較知名的大型無縫鋼管企業采購或代理，質量得到保證。

2、要查看有無縫鋼管生產企業出具的產品質量證明書和實行生產許可證管理的證書編號。

3、選擇合適的規格，因為不同規格的無縫鋼管應用于不同的領域中，其作用也有所不同。

4、選擇不同工藝的無縫鋼管，因為無縫鋼管可分為冷軋和熱軋，生產工藝不同，鋼管的特點也不同，適用領域自然也有差別。

5、同一規格的無縫鋼管可以向不同的制造商咨詢，并反復比較，如果它們遠低于平均值，則不能購買。

6、注意觀察，無縫鋼管的表面是不允許有裂紋、結疤和折疊等缺陷的。

無縫鋼管公稱直徑與外徑對照表？

如下圖。注：計算常用型材理論重量計算公式：m=F×L×ρ

m—質量?Kg?；F—斷面積m2/m?；L—長度m?；?ρ—密度?*Kg/m3

☆其中：F斷面積計算方法：

1、方鋼? F= a2

2、鋼管 F=3.1416×＄（D-＄） D—直徑?＄—厚度

3、鋼板、扁鋼? F= a×＄a—寬度

密度：

鋼材：7.85*103 kg/m3

鋁：2.5～2.95*103

銅：8.45～8.9*103

鑄鐵：6.6～7*103

尼龍：1.04～1.15*103

擴展資料：

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、根據用途不同分三類供應：

a、按化學成分和機械性能供應；

b、按機械性能供應；

c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

國標 無縫鋼管型號尺寸？

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外徑108，它的公稱直徑是100；再比如φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

參考資料：

百度百科—公稱直徑

國標無縫鋼管的規格？

規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公稱內徑英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（熱鍍鋅） 36.12216.72 \x0d\\x0d\鍍鋅鋼管常用規格\x0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\x0d\MMMMMM普通鋼管加厚鋼管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\說明：W=C*[0.02466*(D-S)*S] \x0d\ W--鍍鋅管每米重量：kg/m\x0d\ C--鍍鋅管比黑鐵管增加的重量系數\x0d\ D--黑鐵管的外徑\x0d\ S--黑鐵管的壁厚\x0d\\x0d\W=0.02466*S*(公稱外徑-S)\x0d\鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06\x0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\x0d\\x0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \x0d\鋼的密度為： 7.85g/cm3 \x0d\鋼材理論重量計算 \x0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \x0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各種鋼材理論重量計算公式如下： \x0d\名稱（單位） \x0d\計算公式 符號意義 計算舉例 \x0d\圓鋼 盤條（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直徑mm \x0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺紋鋼（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 斷面直徑mm \x0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方鋼（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 邊寬mm \x0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 邊寬mm \x0d\d= 厚mm \x0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角鋼 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 對邊距離mm \x0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角鋼 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 對邊距離mm \x0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等邊角鋼 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）] \x0d\b= 邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg \x0d\不等邊角鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）] \x0d\B= 長邊寬 \x0d\b= 短邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg\x0d\槽鋼 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg \x0d\工字鋼（kg/m） \x0d\W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg \x0d\鋼板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\鋼管（包括無縫鋼管及焊接鋼管（kg/m） \x0d\W= 0.02466 ×S （D – S ） \x0d\D= 外徑 \x0d\S= 壁厚 \x0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg贊同8| 評論

鋼管尺寸標準:我國國家標準推薦公稱直徑為8、10、12、16、20、40mm的螺旋鋼管系列。

鋼管按其截面形狀分為圓形、方形、矩形和異形鋼管；按材質分為碳素結構鋼管、低合金結構鋼管、合金鋼管、復合鋼管。按用途分為管道用鋼管、工程結構用鋼管、熱力設備用鋼管、石油化工用鋼管、機械制造用鋼管、地質鉆探用鋼管和高壓設備用鋼管。按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分為熱軋和冷軋。

擴展信息:

鋼管的要素有:

1.偏差

在生產過程中，由于實際尺寸很難達到標稱尺寸的要求，即往往大于或小于標稱尺寸，標準規定實際尺寸與標稱尺寸存在差異。正差稱為正偏差，負差稱為負偏差。

2.交貨長度

交貨長度也稱為用戶要求的長度或合同長度。一般長度(也稱非定長):任何在標準規定的長度范圍內，沒有定長要求的長度稱為一般長度。

3.橢圓率

圓形鋼管的橫截面存在外徑不等的現象，即存在不一定相互垂直的最大和最小外徑，最大和最小外徑之差為橢圓度(或圓度)。為了控制橢圓度，一些鋼管標準規定了橢圓度的允許指標，一般不超過外徑公差的80%。

好了，關于“235無縫鋼管規格/a”的話題就講到這里了。希望大家能夠對“235無縫鋼管規格/a”有更深入的了解，并且從我的回答中得到一些啟示。
